Machines virtuelles

ou

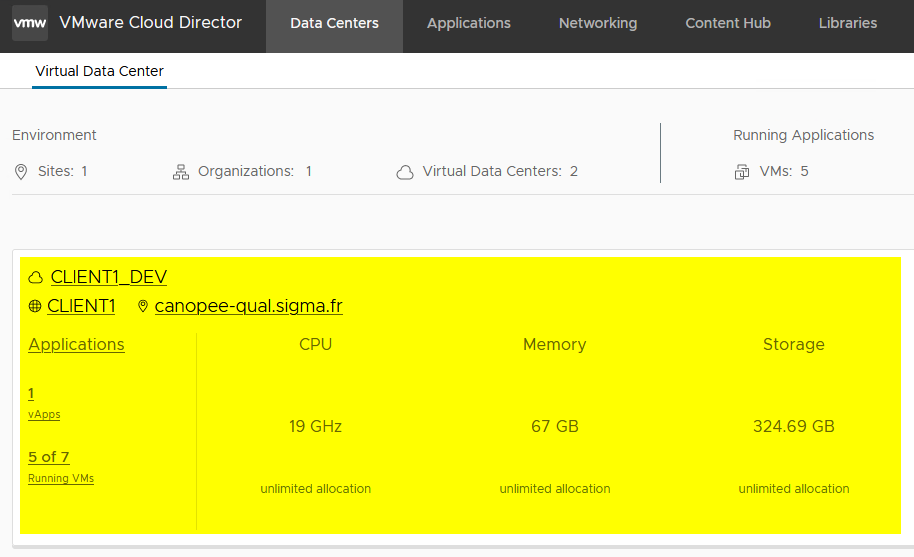

Depuis l’organisation Virtual Datacenter (OrgVDC) du Tenant cliquer sur le lien “NEW VM”

ou

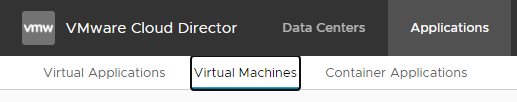

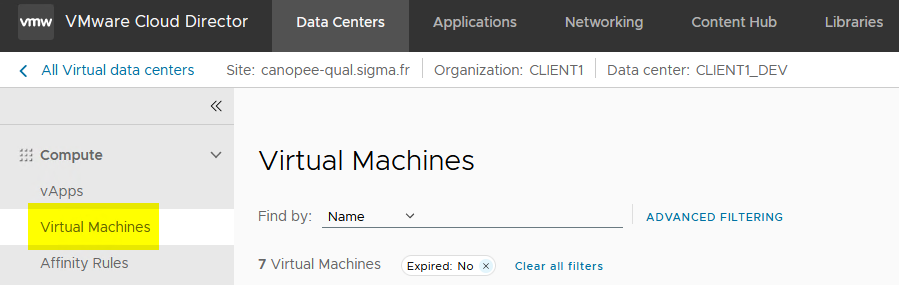

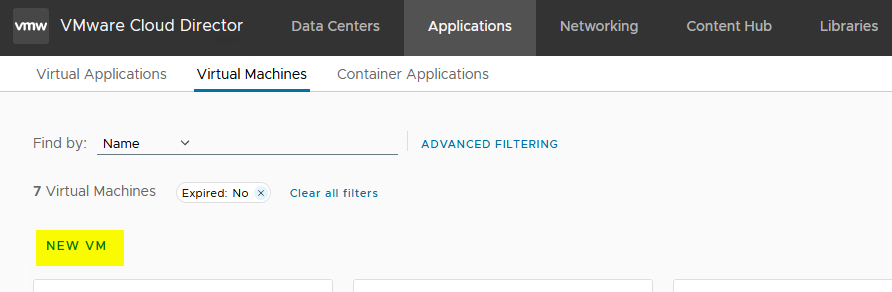

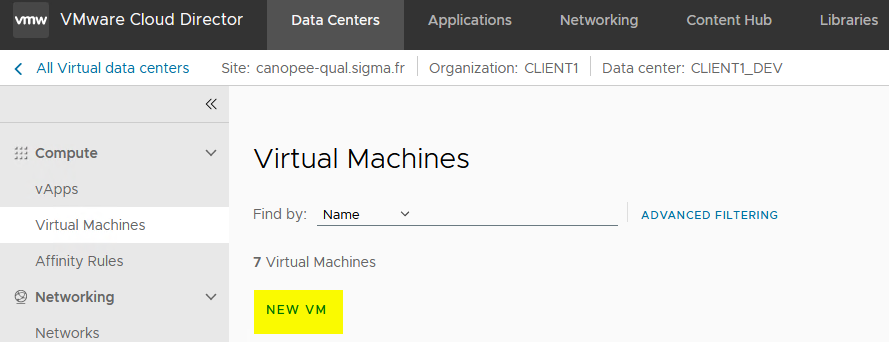

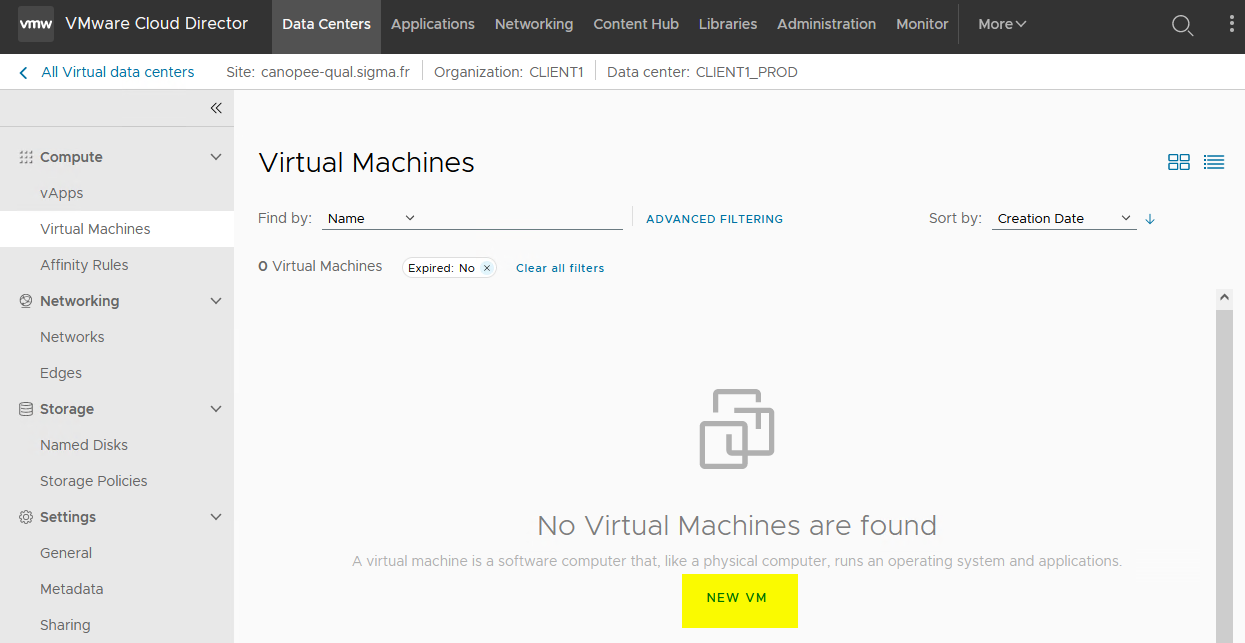

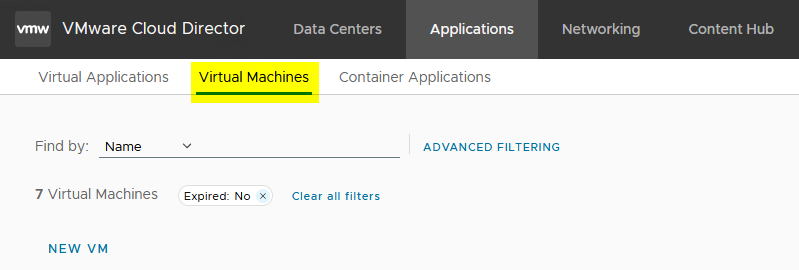

Depuis l’onglet Virtual Machines du menu Applications du Tenant cliquer sur le lien “NEW VM”

Depuis l’OrgVDC le lien “NEW VM” nous amène directement sur le Wizard de création de VM alors que depuis le menu “Applications > Virtual Machines” le lien “New VM” nous demande si plusieurs OrgVDC dans le Tenant de choisir l’OrgVDC qui hébergera la VM

Deux options s’offrent à nous pour la création d’une VM :

• New

• From Template

On sélectionne New

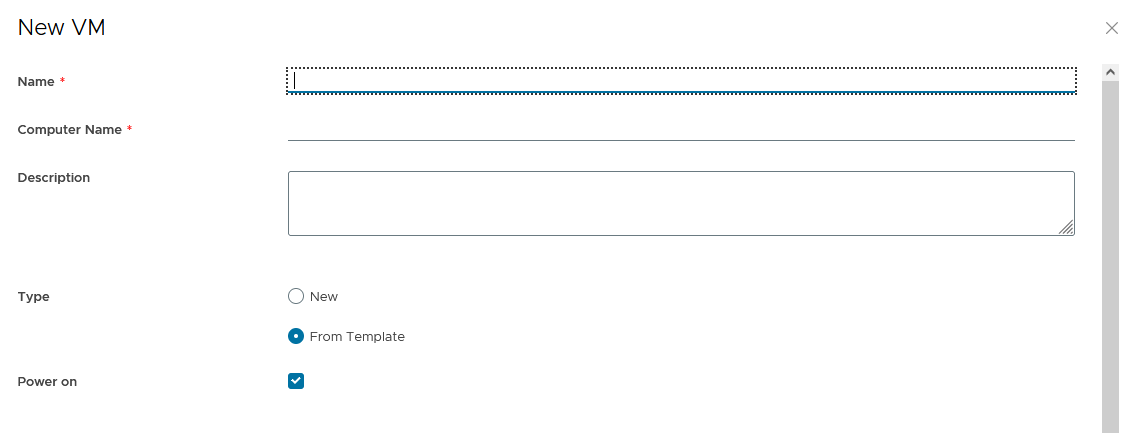

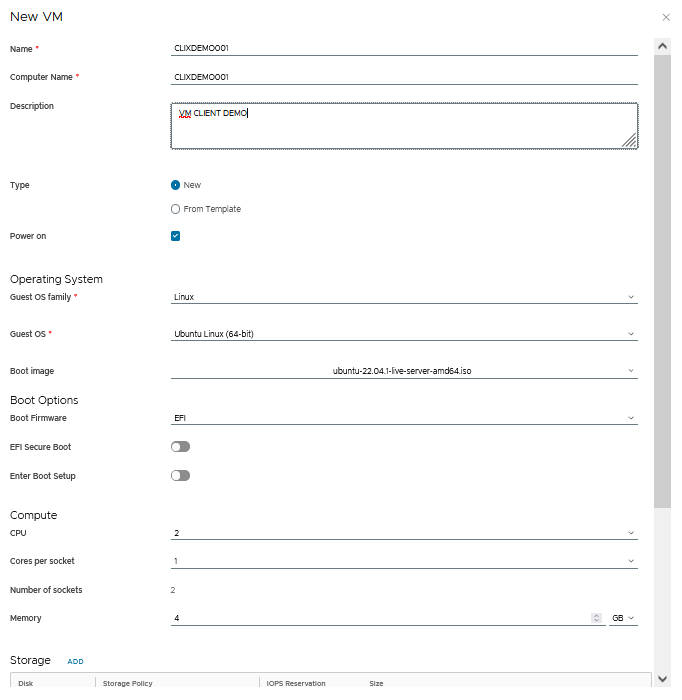

On renseigne le nom de l’enveloppe de la VM

On renseigne le nom du serveur

On renseigne une description de la VM

On choisit de démarrer ou non la VM à la fin de la création

On choisit la famille de l’OS à installer (Linux, Windows, Other)

On paramètre ensuite les options de démarrage du système d’exploitation :

• Le firmware de Boot : EFI

• Si on active le Secure Boot : NO

• Si l’on souhaite entré dans le Boot Setup au démarrage de la VM : NO

On configure ensuite les ressources souhaitées

• Nombre de CPU

• Nombre de Cores par socket

• La quantité de RAM

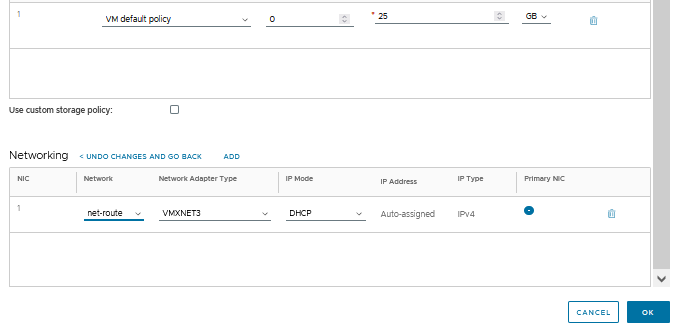

Dans la section Storage on sélectionne sa politique de stockage avec la taille du disque souhaité et si l’on souhaite on peut ajouter d’autres disques en cliquant sur “ADD”

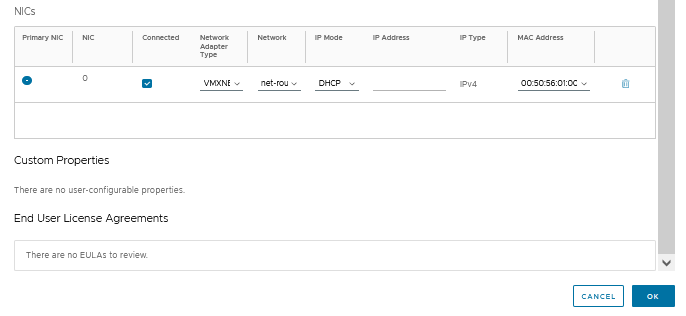

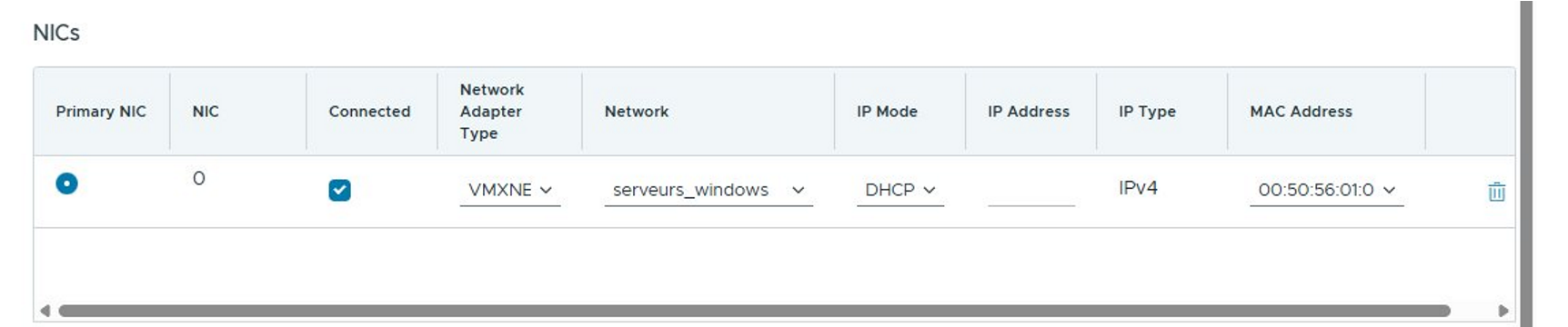

Et enfin la configuration de la VM se termine par le paramétrage du réseau en cliquant sur “CUSTOMIZE” on pourra choisir le Network (= le segment réseau voulu nommé ici “ net-route”) le type d’adaptateur réseau “VMXNET3” (pour la majorité des besoins) l’IP Mode “DHCP” (à condition que le DHCP soit activer sur le segment réseau associé)

Lancement de la création de la VM en cliquant sur OK

Création de la VM en cours

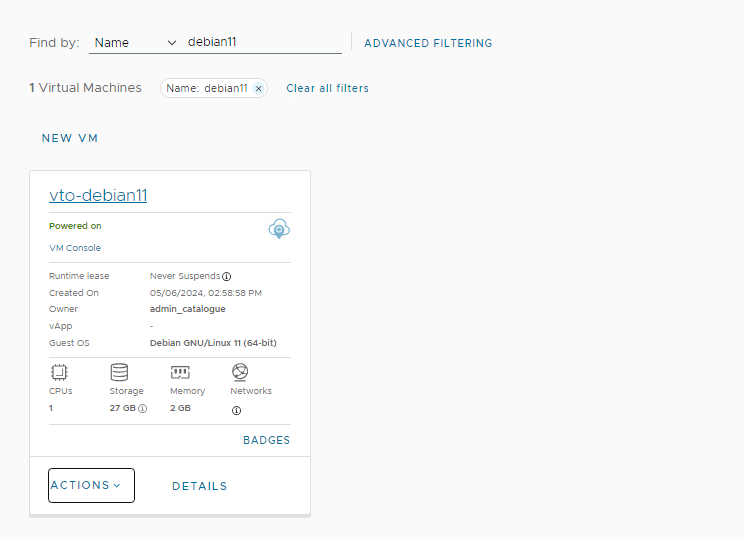

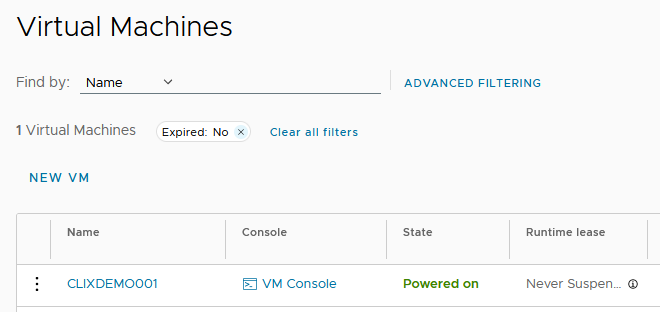

Virtual Machine démarrée

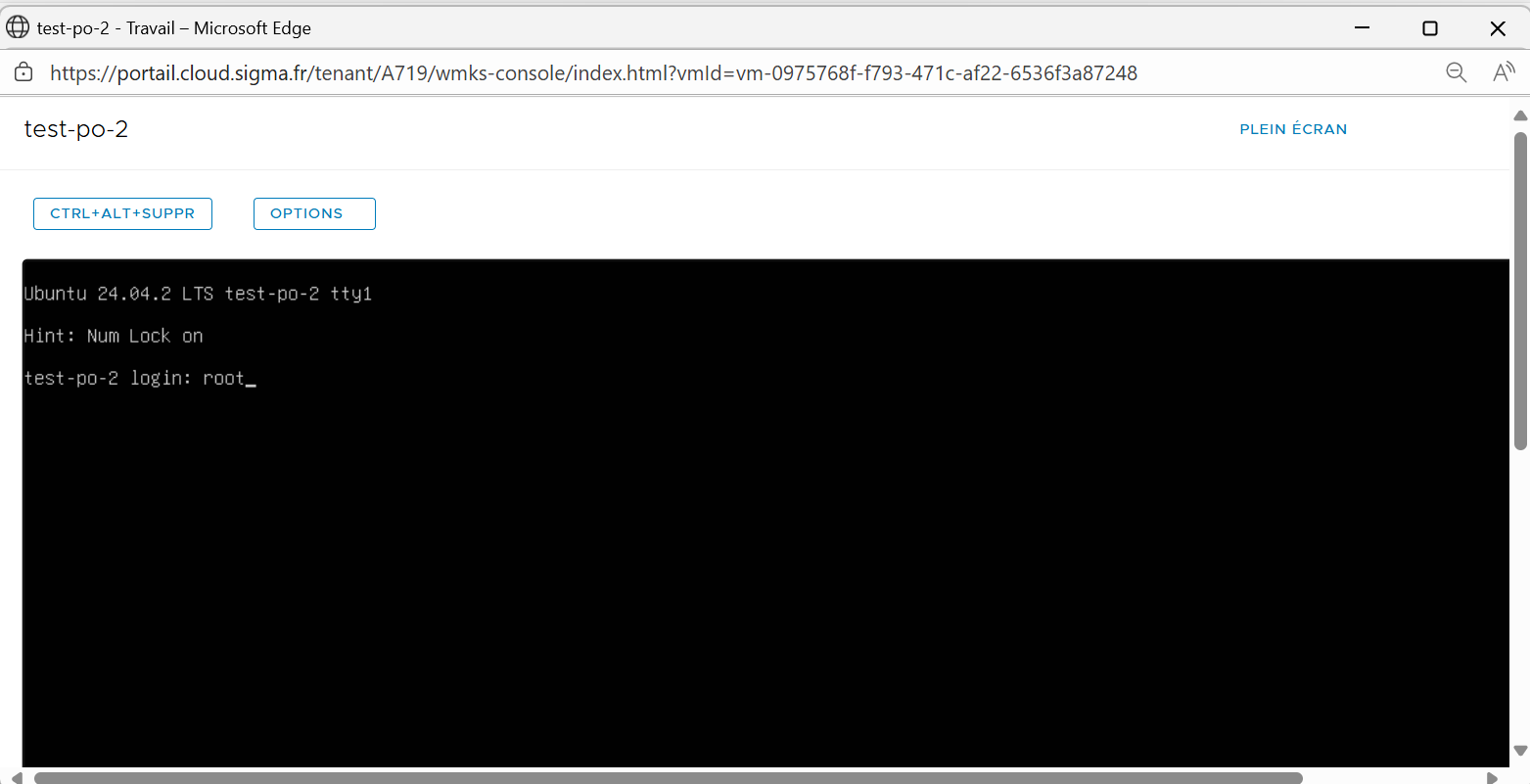

Clique sur le lien “VM Console”

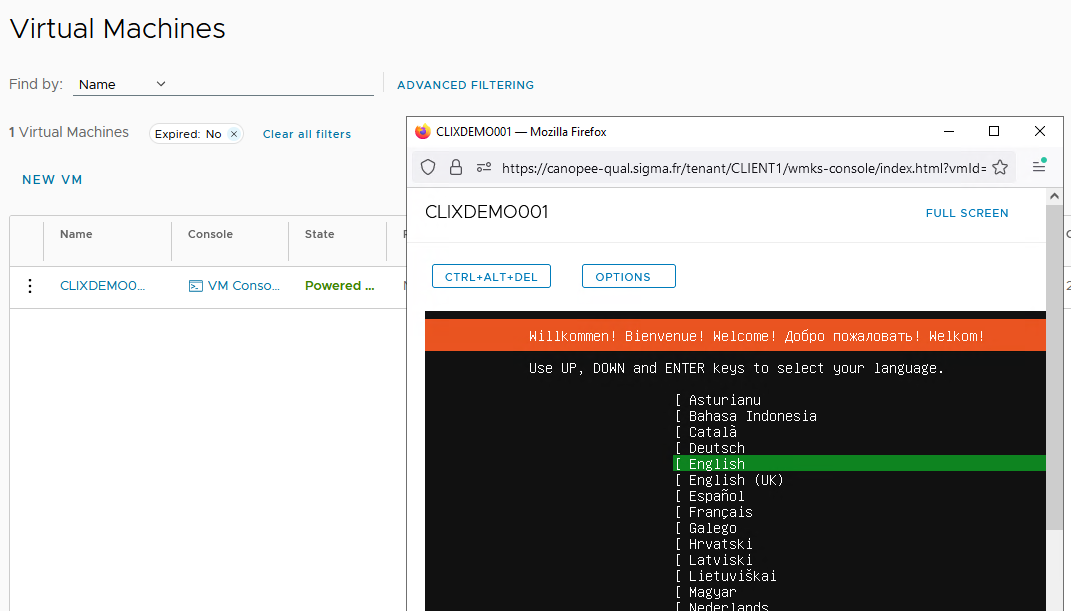

Une nouvelle fenêtre apparaît et la console s’affiche

On renseigne le nom de l’enveloppe de la VM

On renseigne le nom du serveur

On renseigne une description de la VM

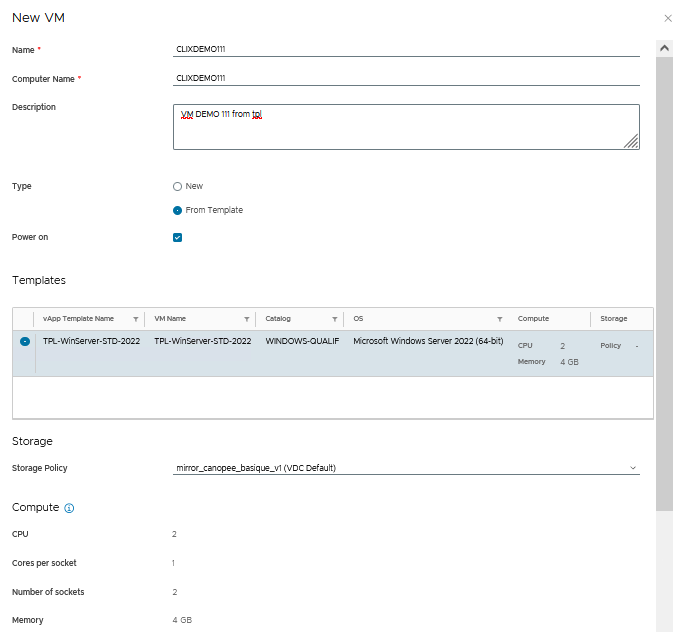

On sélectionne “From Template”

On choisit de démarrer ou non la VM à la fin de la création

La liste des templates disponibles s’affiche avec dans le champ “Catalog” l’origine de ce template

Lors qu’un template est sélectionné, les paramètre CPU & RAM ne sont pas modifiable au moment du provisionning, il devront etre modifiés en post configuration

Dans la section Storage on sélectionne uniquement sa politique de stockage.

L’ajout de disque devra etre fait en post configuration

Et enfin la configuration de la VM se termine par le paramétrage du réseau où l’on choisi de connecter ou pas le réseau de la VM, l’adaptateur réseau “VMXNET3”, le segment réseau, l’IP Mode.

Lancement de la création de la VM en cliquant sur OK

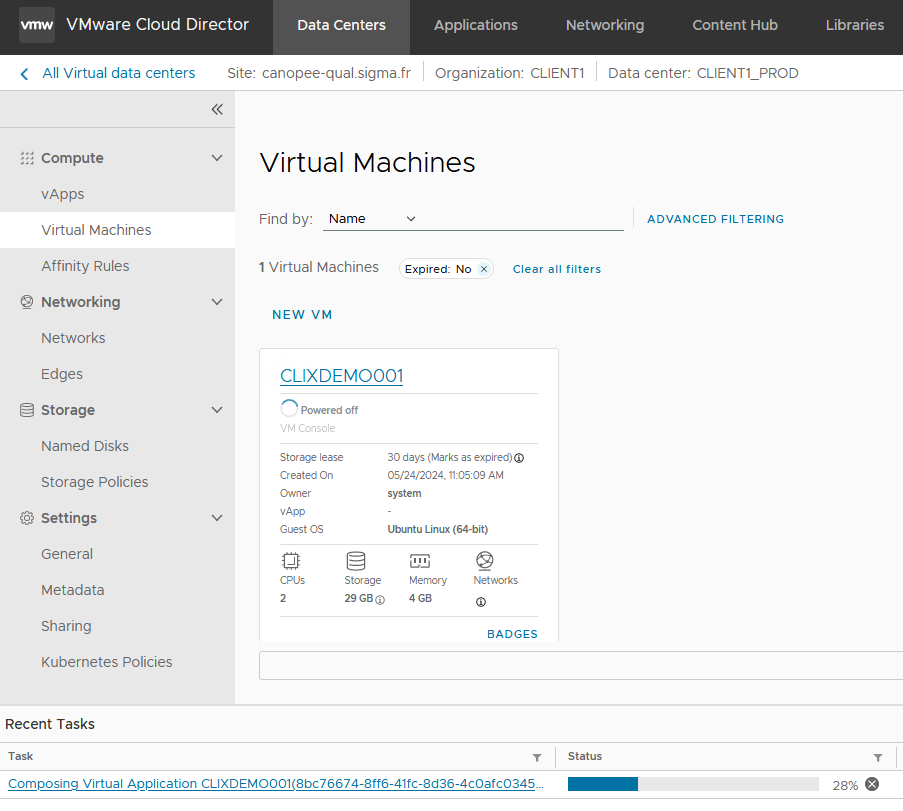

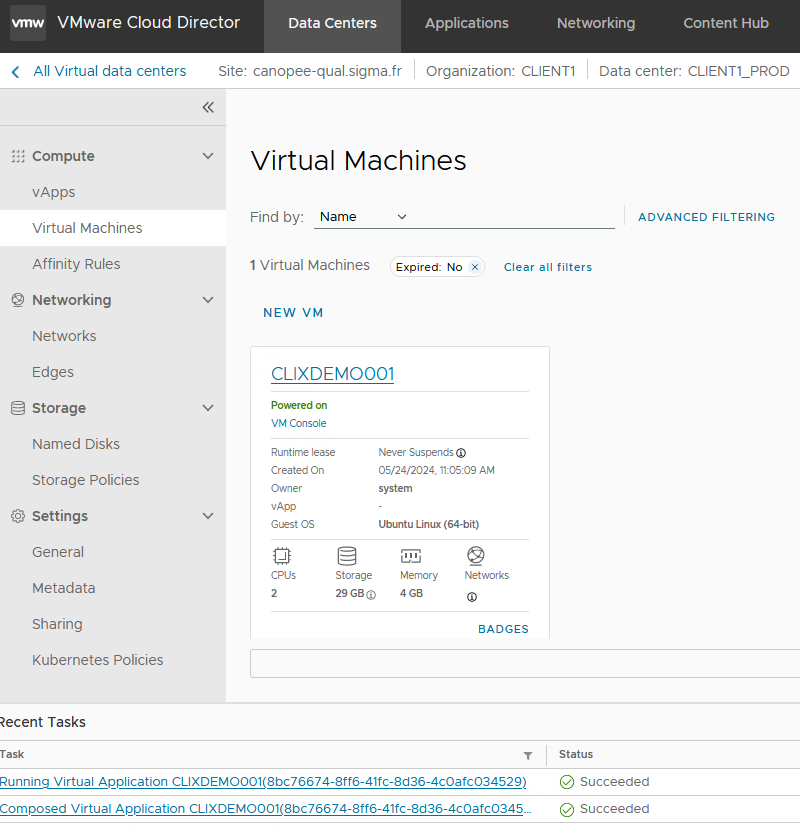

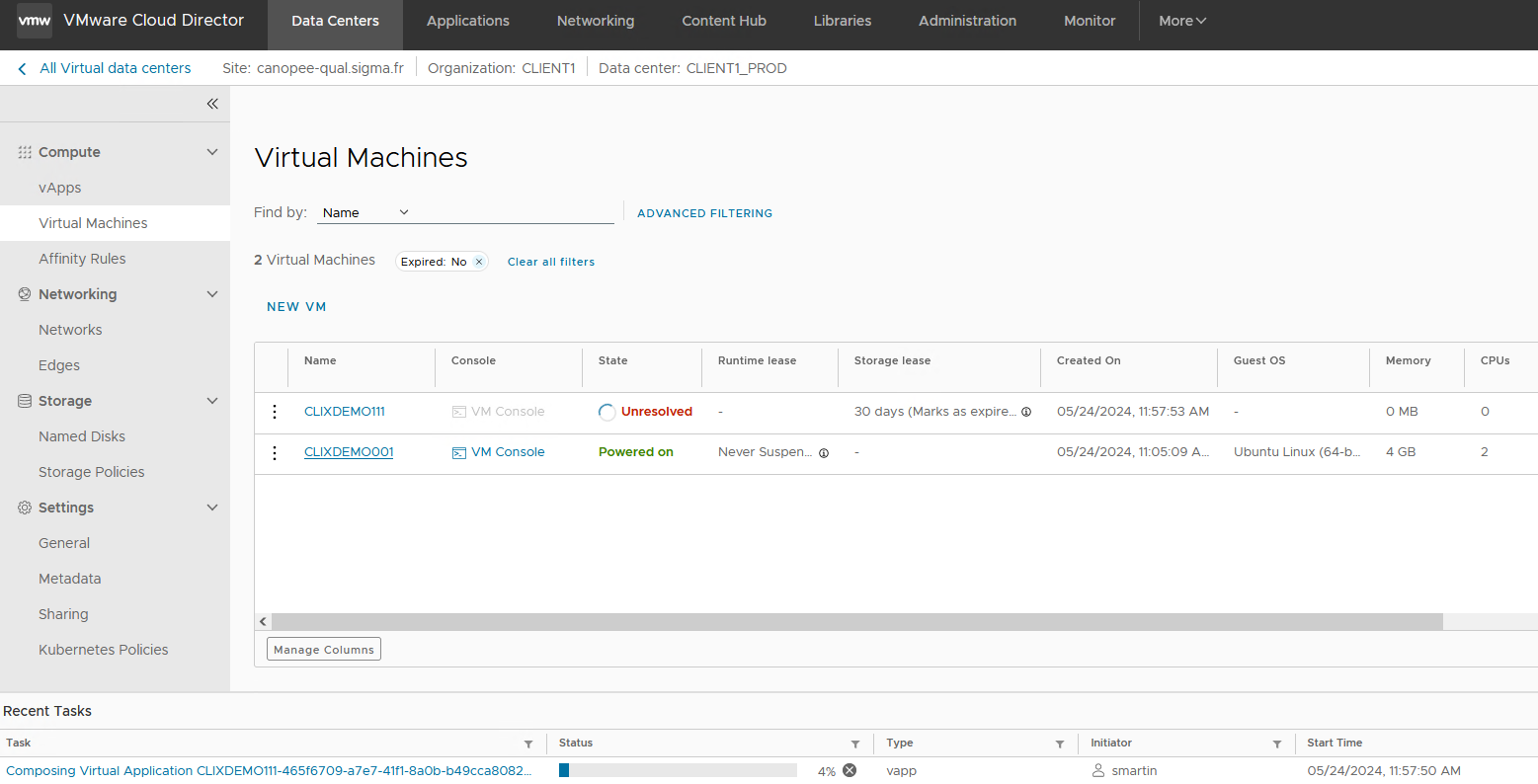

Une tache en cours est visible dans l’interface, la VM apparait à “unresolved” pendant un temps.

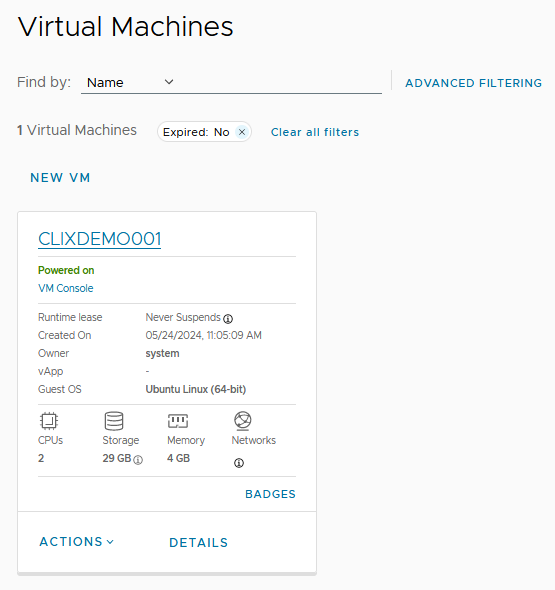

Une fois la VM complètement créé, celle-ci est à l'état “power-on”

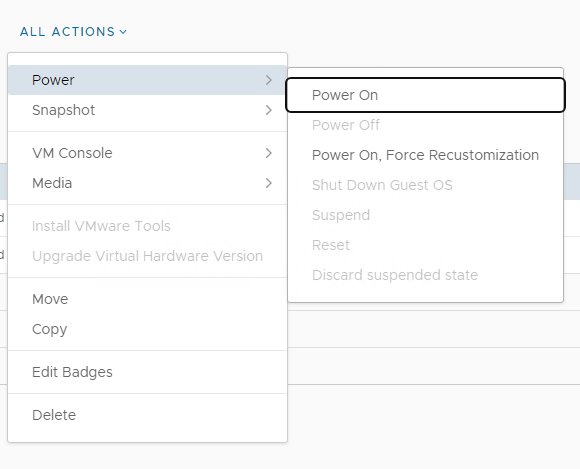

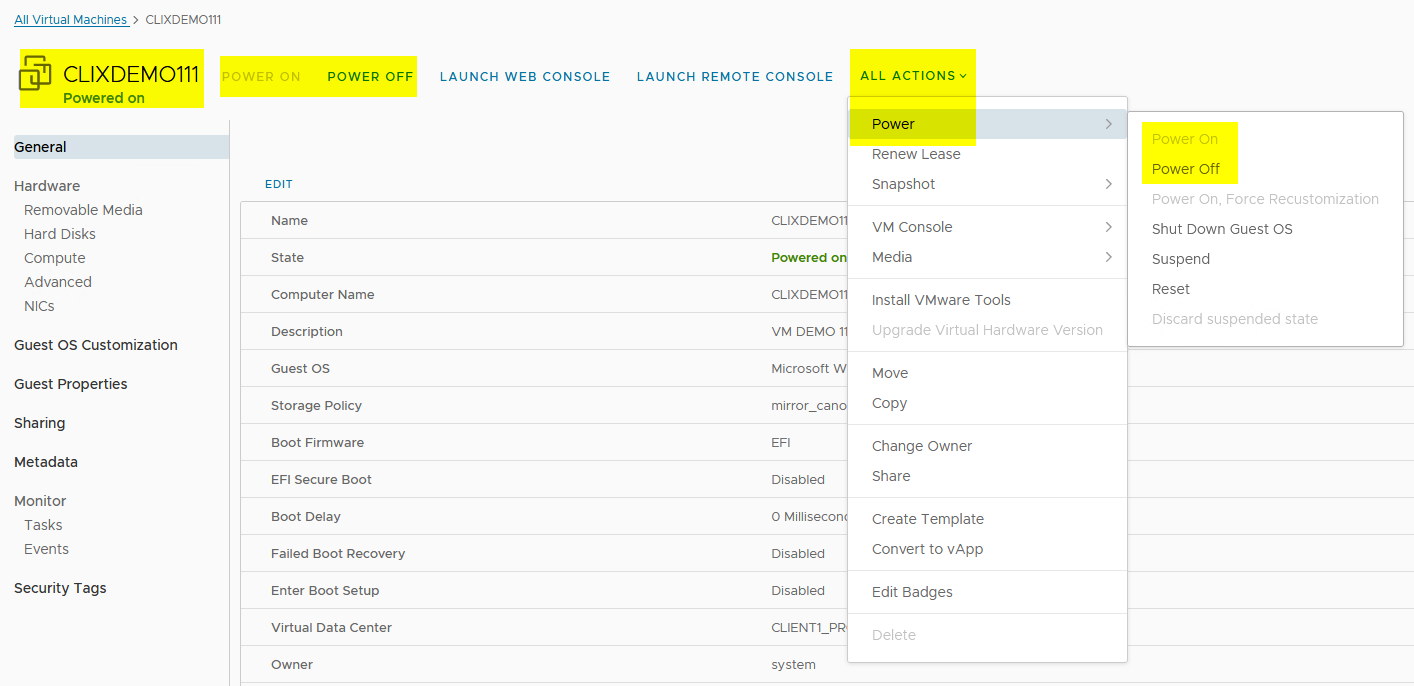

Aller dans “All Actions” / “Power”

• Shutdown Guest OS (Solution préconisée):

  • Arrêt propre de l’OS via un commande d’arrêt OS via les VMware tools

• Power Off :

  • Arrêt brutal de la VM, sans arret de l’OS

Depuis les caractéristiques d’une VM il est possible sur son menu de gauche de cliquer sur “SHARING” pour partager l’accès/gestion à d’autres membres de l’OrgVDC.

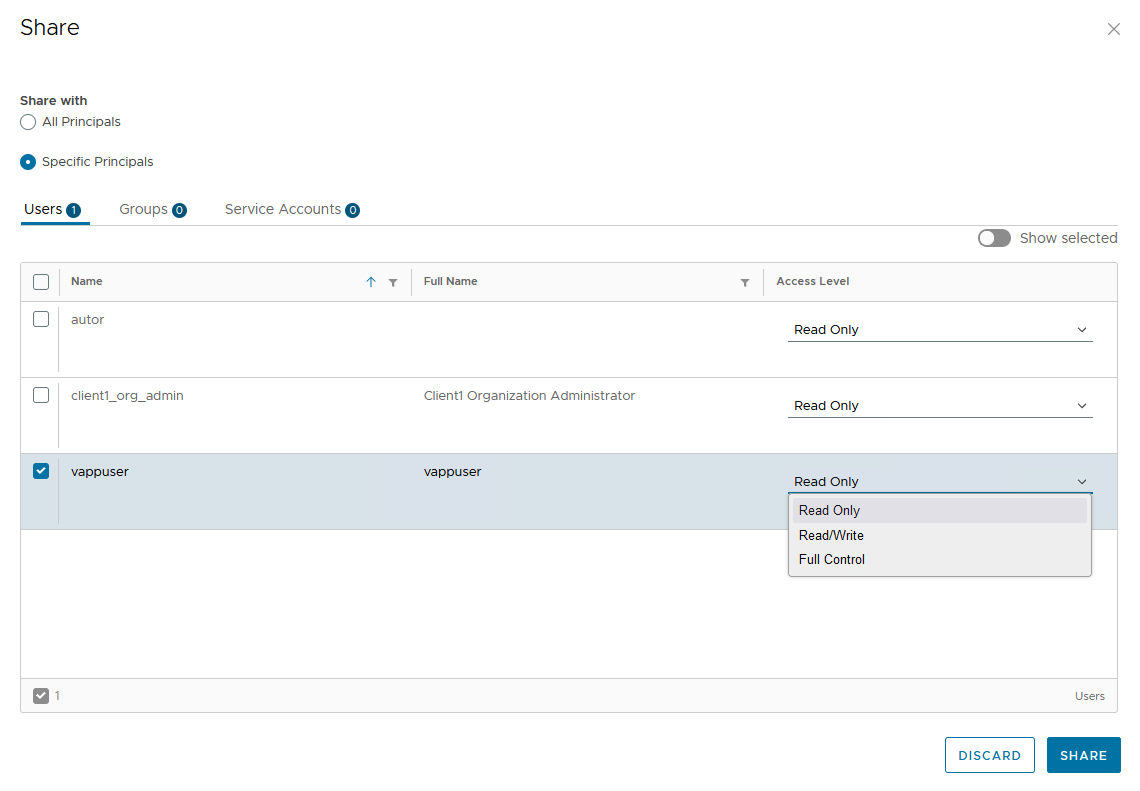

Sélectionner les droits souhaités ainsi que sa cible (utilisateur, groupe d’utilisateur et niveau de droits)

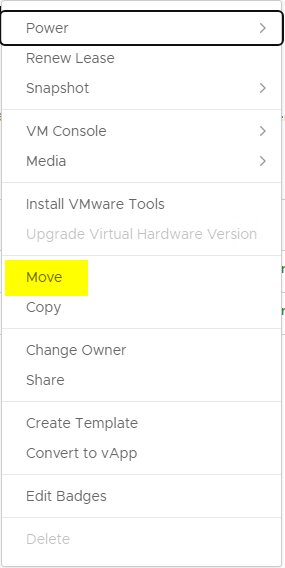

Depuis les actions d’une VM cliquer sur “MOVE”

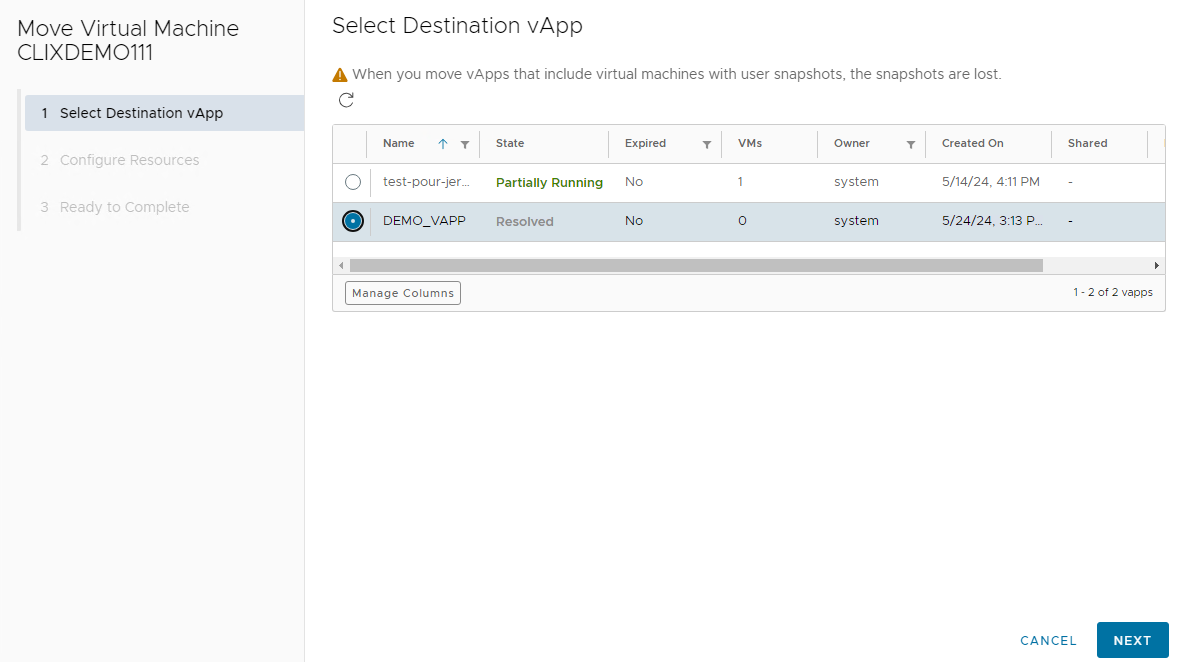

Depuis le wizard sélection la VAPP de destination puis lancement de la configuration

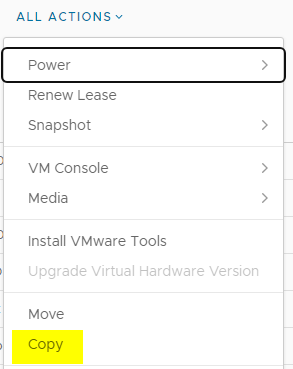

Depuis les actions d’une VM cliquer sur “COPY”

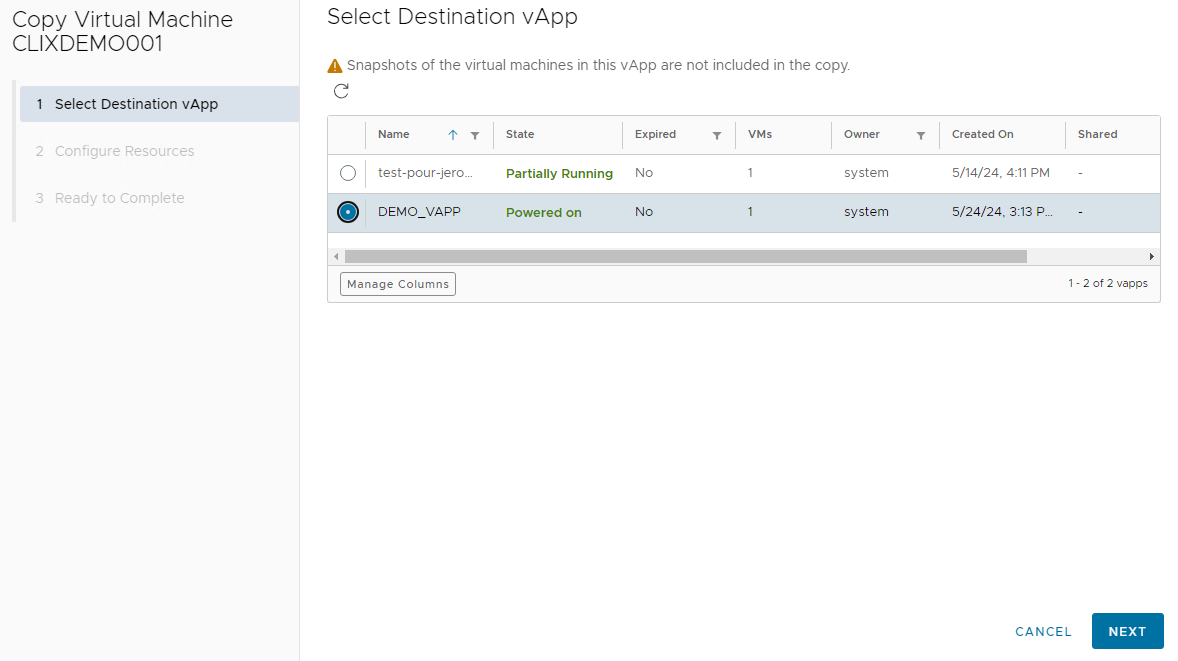

Depuis le wizard sélection la VAPP de destination puis lancement de la configuration

Se positionner sur la VM

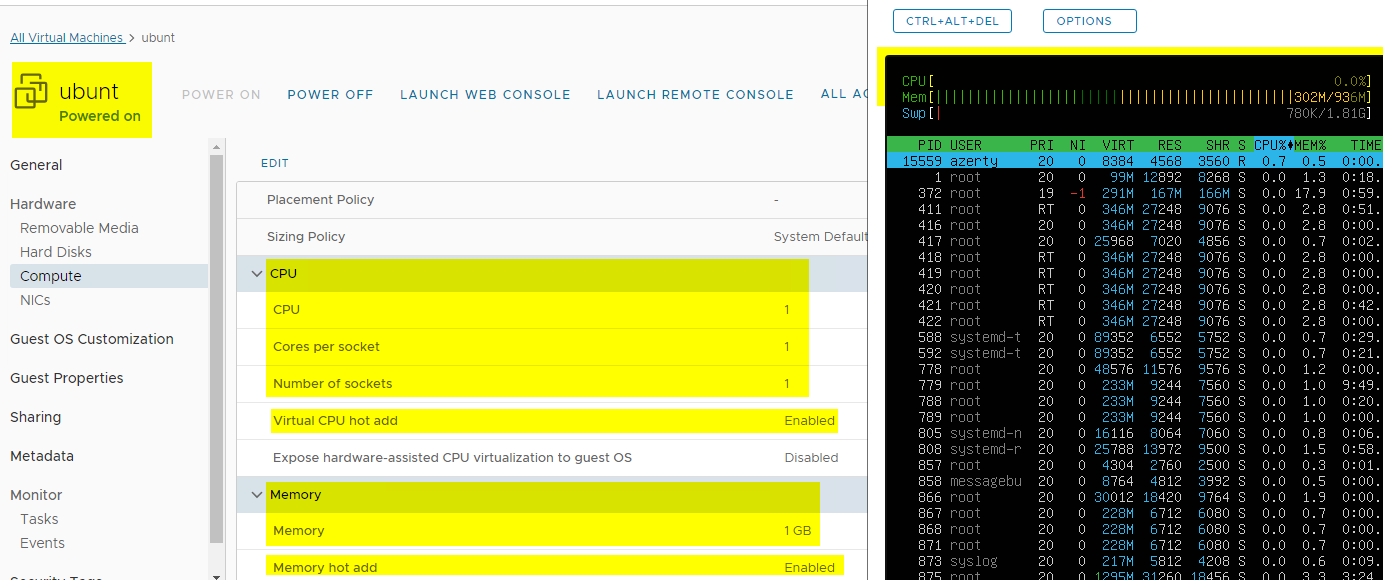

Ici nous sélectionnons une VM allumée qui possède 1 CPU et 1 Go de RAM que nous pouvons augmenter à chaud (Paramètre “Hot Add” activé sur la VM)

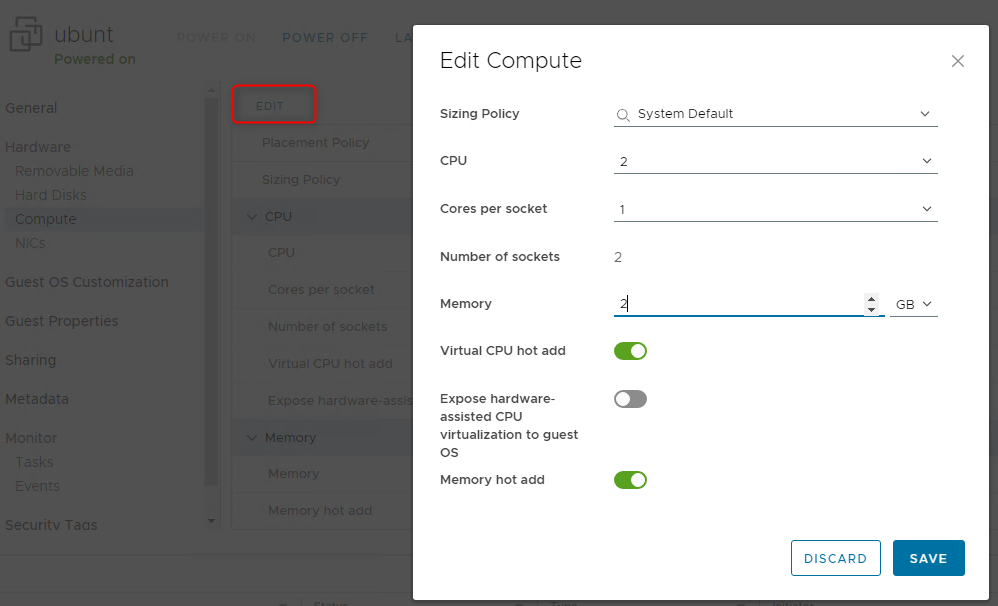

En cliquant sur “Edit”, modifier les valeurs de CPU et RAM puis enregistré.

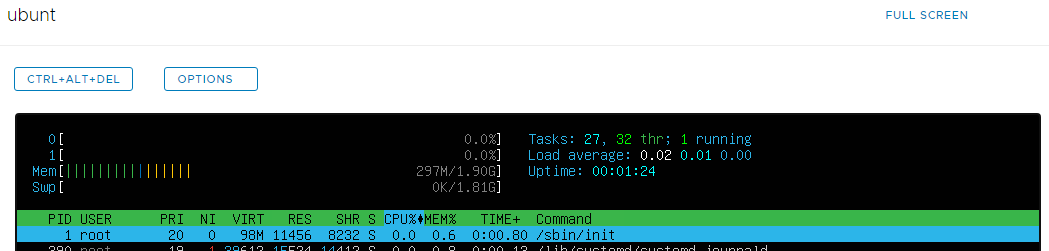

Vérification de la manipulation depuis la console de la VM

ACTION=="add", SUBSYSTEM=="cpu", ATTR{online}=="0", ATTR{online}="1"
ACTION=="add", SUBSYSTEM=="memory", ATTR{state}=="offline", ATTR{state}="online"

#!/bin/bash
# Based on script by William Lam - http://engineering.ucsb.edu/~duonglt/vmware/

# Bring CPUs online
for CPU_DIR in /sys/devices/system/cpu/cpu[0-9]*
do
    CPU=${CPU_DIR##*/}
    echo "Found cpu: '${CPU_DIR}' ..."
    CPU_STATE_FILE="${CPU_DIR}/online"
    if [ -f "${CPU_STATE_FILE}" ]; then
        if grep -qx 1 "${CPU_STATE_FILE}"; then
            echo -e "\t${CPU} already online"
        else
            echo -e "\t${CPU} is new cpu, onlining cpu ..."
            echo 1 > "${CPU_STATE_FILE}"
        fi
    else
        echo -e "\t${CPU} already configured prior to hot-add"
    fi
done

# Bring all new Memory online
for RAM in $(grep line /sys/devices/system/memory/*/state)
do
    echo "Found ram: ${RAM} ..."
    if [[ "${RAM}" == *":offline" ]]; then
        echo "Bringing online"
        echo $RAM | sed "s/:offline$//"|sed "s/^/echo online > /"|source /dev/stdin
    else
        echo "Already online"
    fi
done

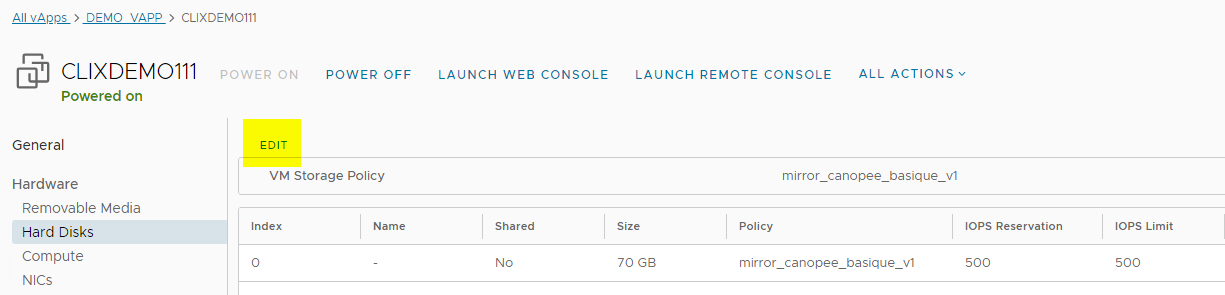

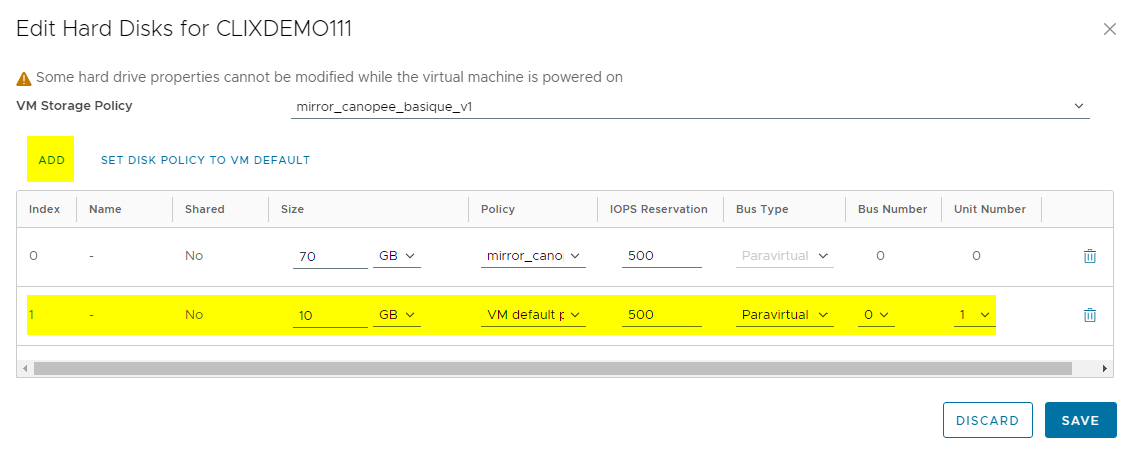

De la même manière pour l’ajout d’espace disque, se positionner sur la VM et depuis le menu de la VM sélectionner “Hard Disks” puis “EDIT”

Cliquer sur ADD et ensuite paramétrer le nouveau disque associé à la VM

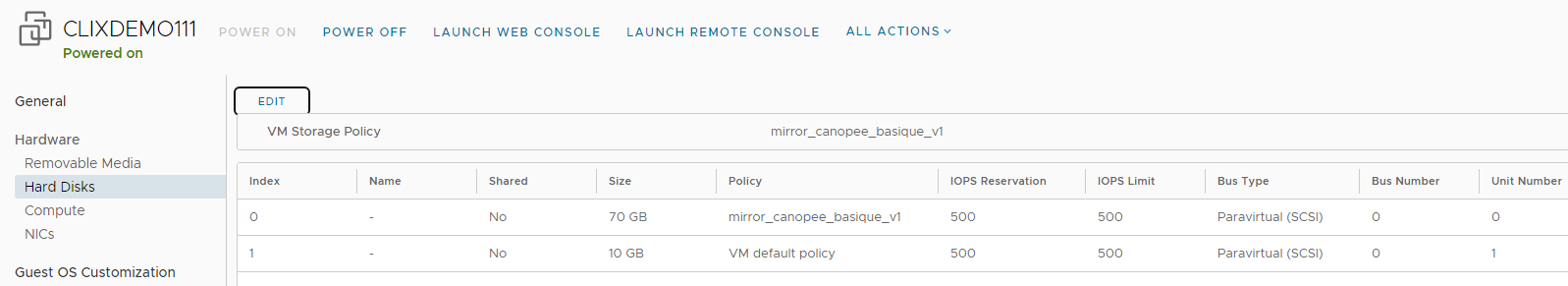

Visualisation de l’ajout.

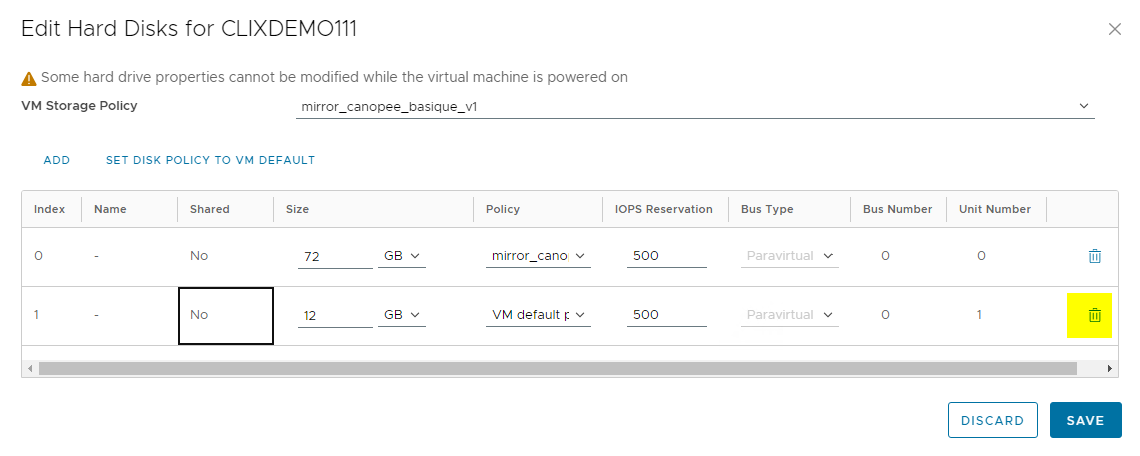

Suppression d’un disque grâce à l’icône associé

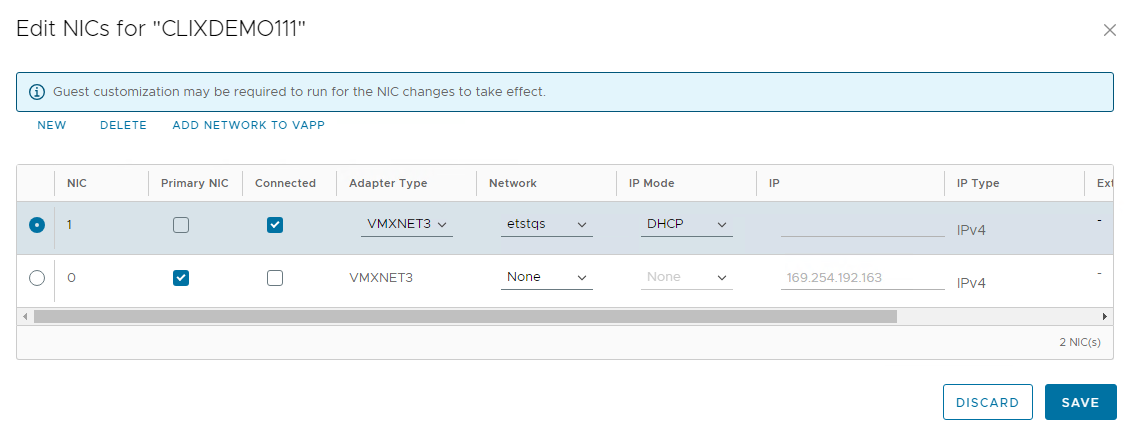

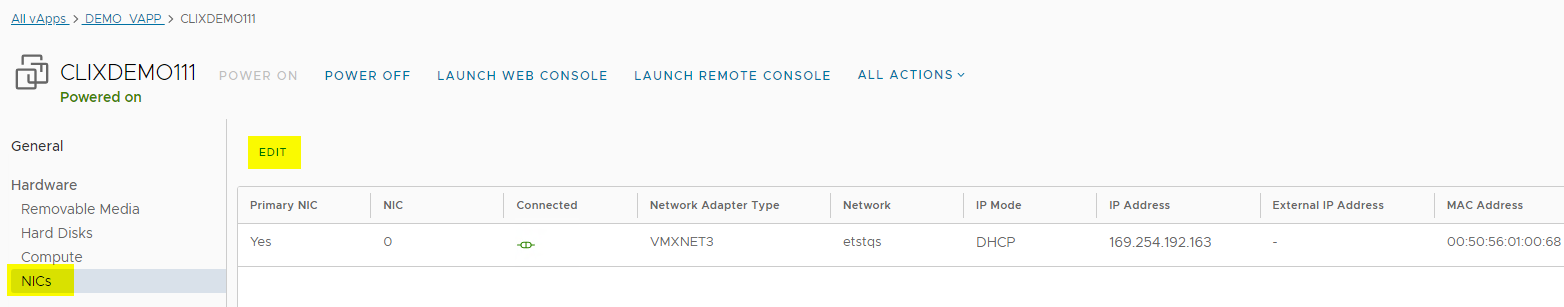

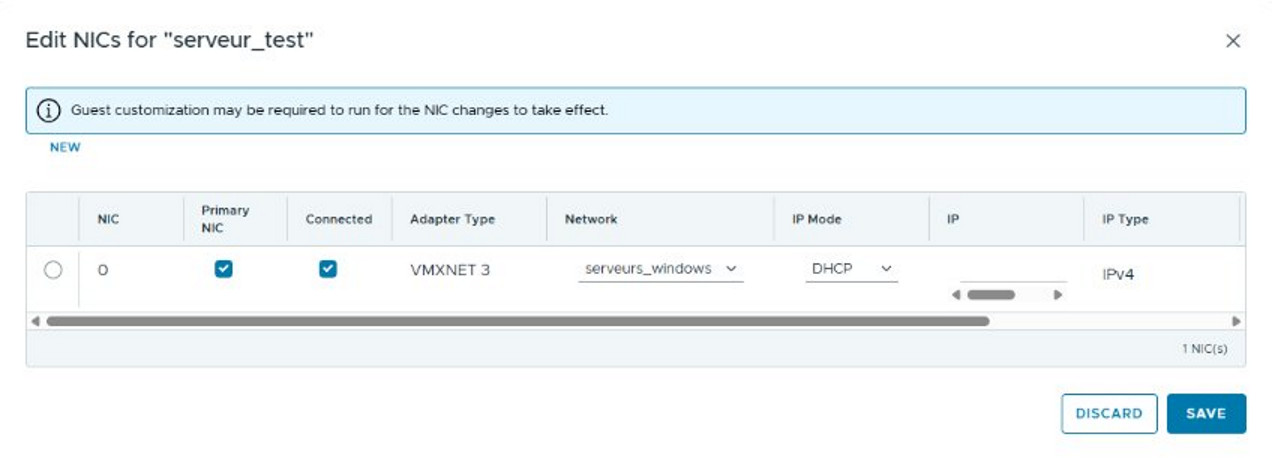

Se positionner sur la VM et depuis le menu de la VM sélectionner “NICs” puis “EDIT”

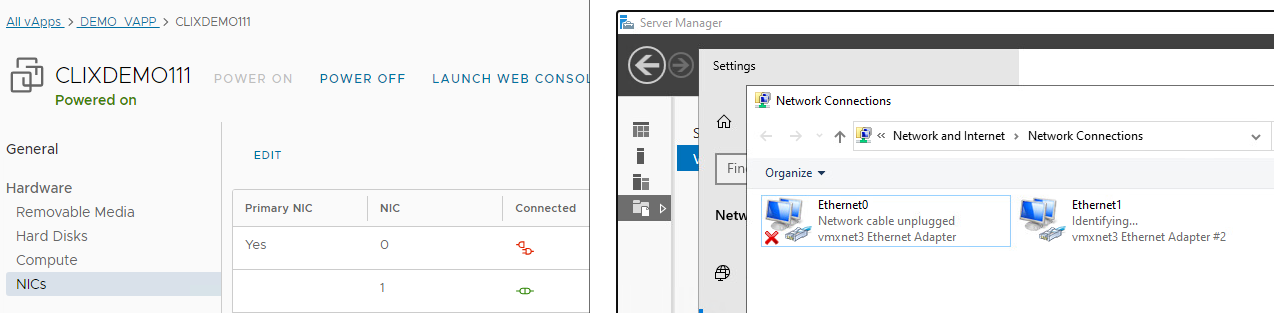

Dans le cas de figure d’exemple on déconnecte la carte réseau primaire et on ajoute une autre carte réseau.

Depuis cet interface il es possible de reset les adresses Mac, de choisir le mode IP (en fonction du segment choisi), de modifier le segment réseau, de choisir le type d’adaptateur réseau, de changer son état et de le rendre primaire au besoin.

Visualisation du résultat sur la console de la VM up.

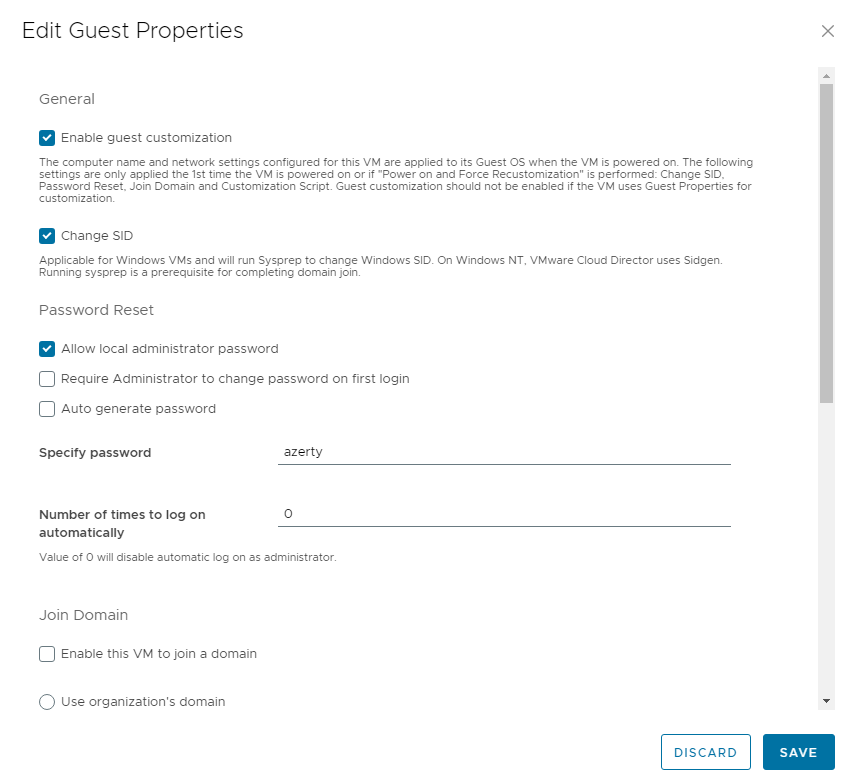

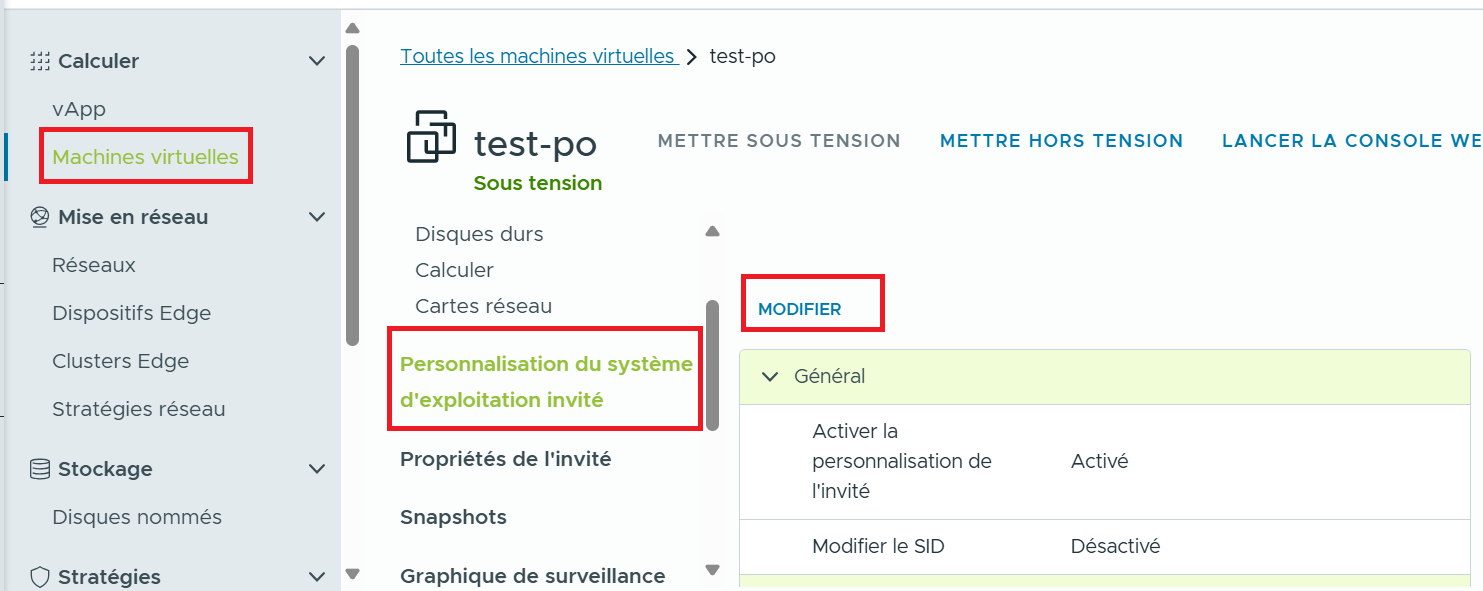

Se positionner sur la VM et depuis le menu de la VM sélectionner “Guest OS Customization” puis “EDIT” pour activer dans un premier temps la fonctionnalité.

Modifier le password

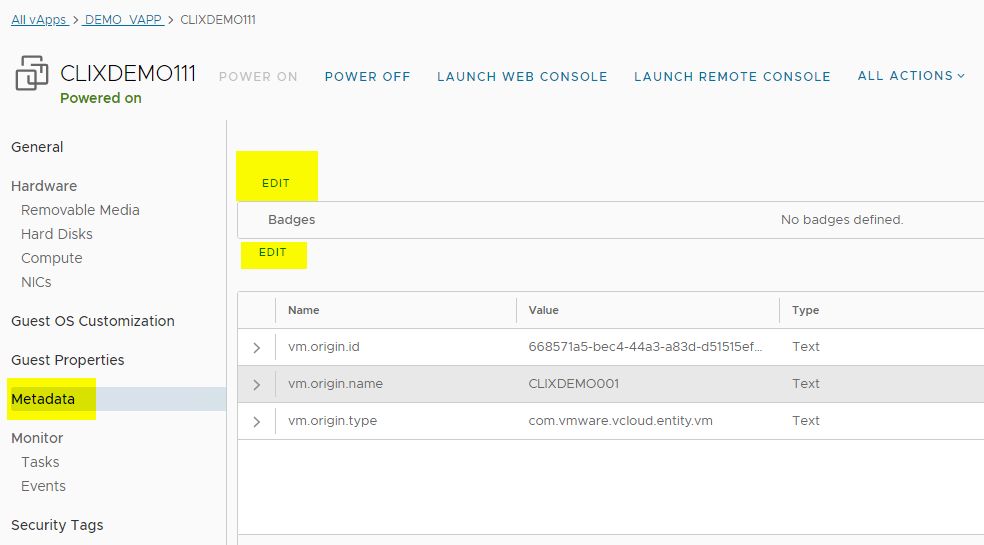

Se positionner sur la VM et depuis le menu de la VM sélectionner “Metadata” puis “EDIT”

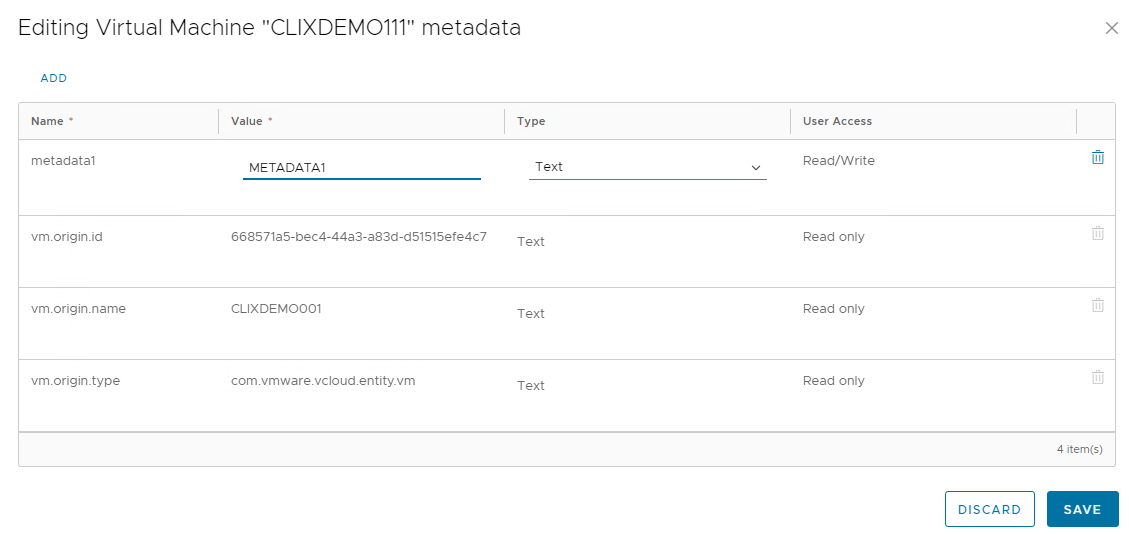

Renseigner les valeurs de la metadonnée

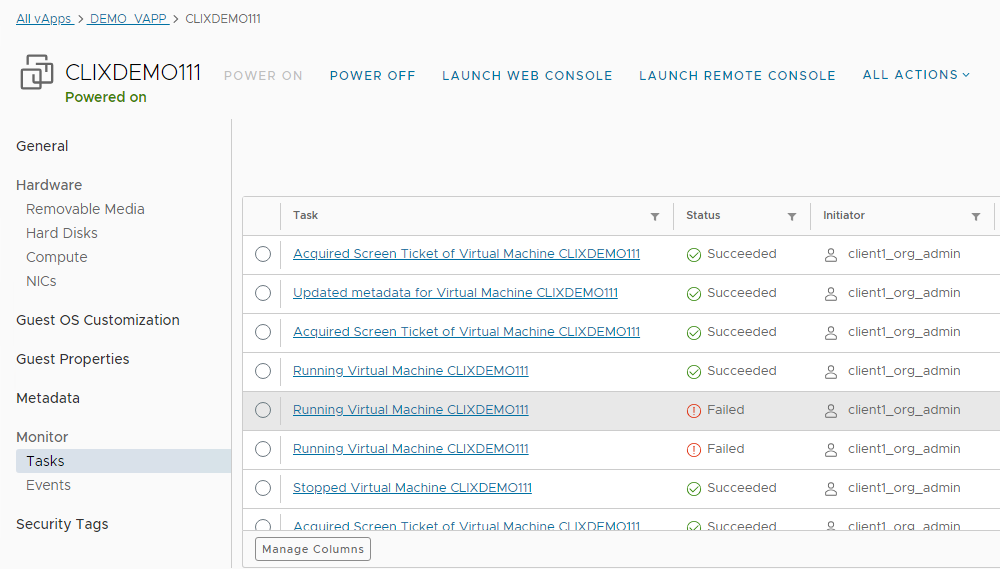

Se positionner sur la VM et depuis le menu de la VM sélectionner depuis la section Monitor “Task”

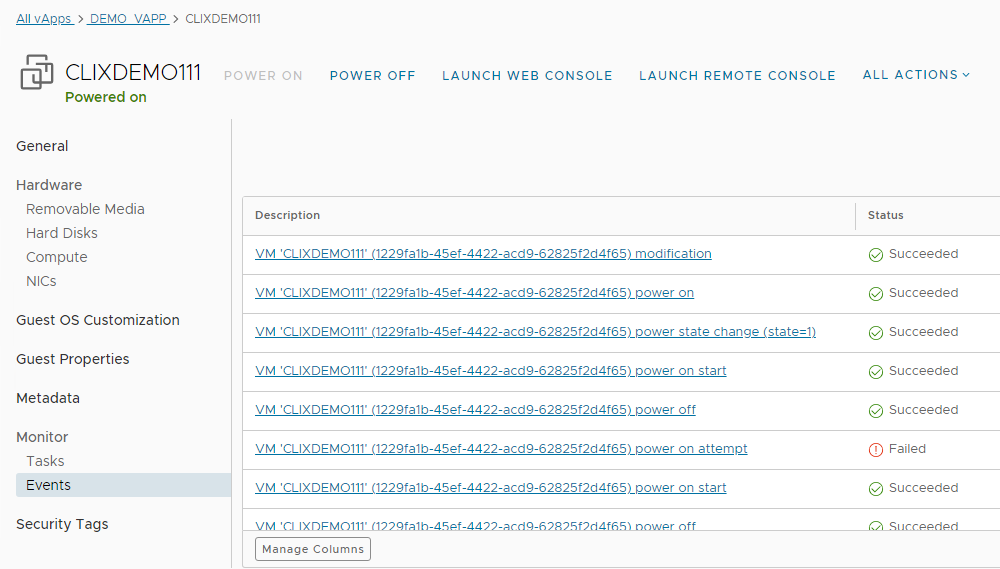

Se positionner sur la VM et depuis le menu de la VM sélectionner depuis la section Monitor “Events”

??? ne correspond pas avec la documentation officielle

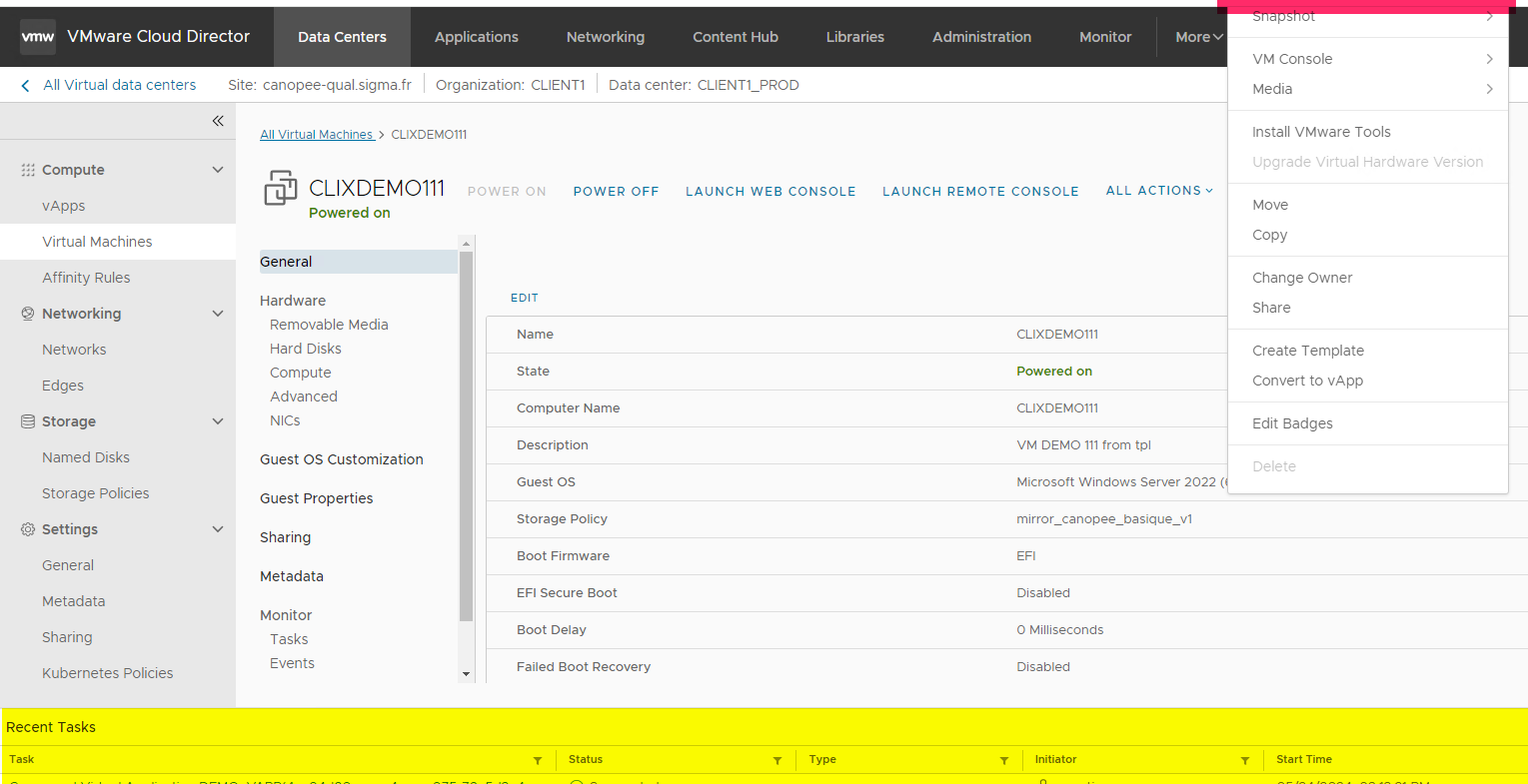

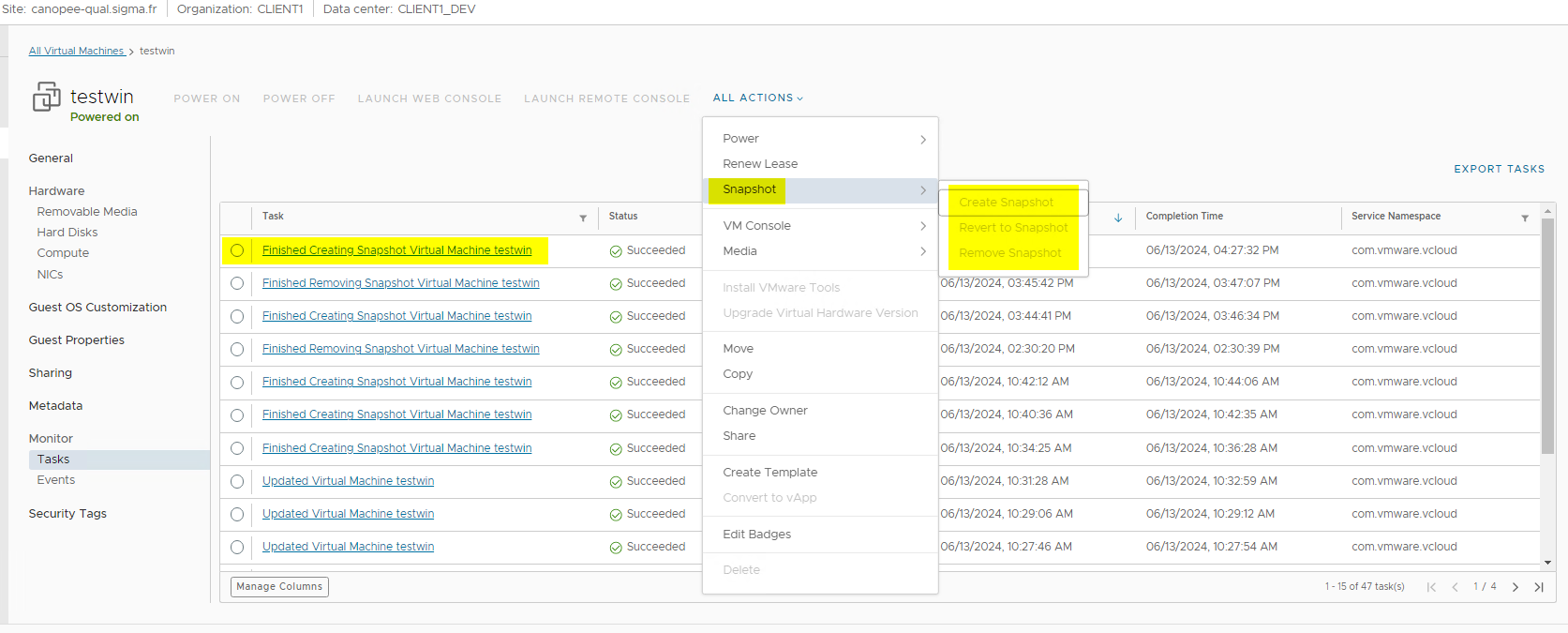

Depuis le mode d’affichage ci-contre lorsque l’on clique sur les actions de la VM on ne peut pas accèder dans le menu aux actions de “POWER” et “RENEW LEASE” (zone en rouge sur le screenshot) parce que les tâches récentes sont affichées (surligné en jaune).

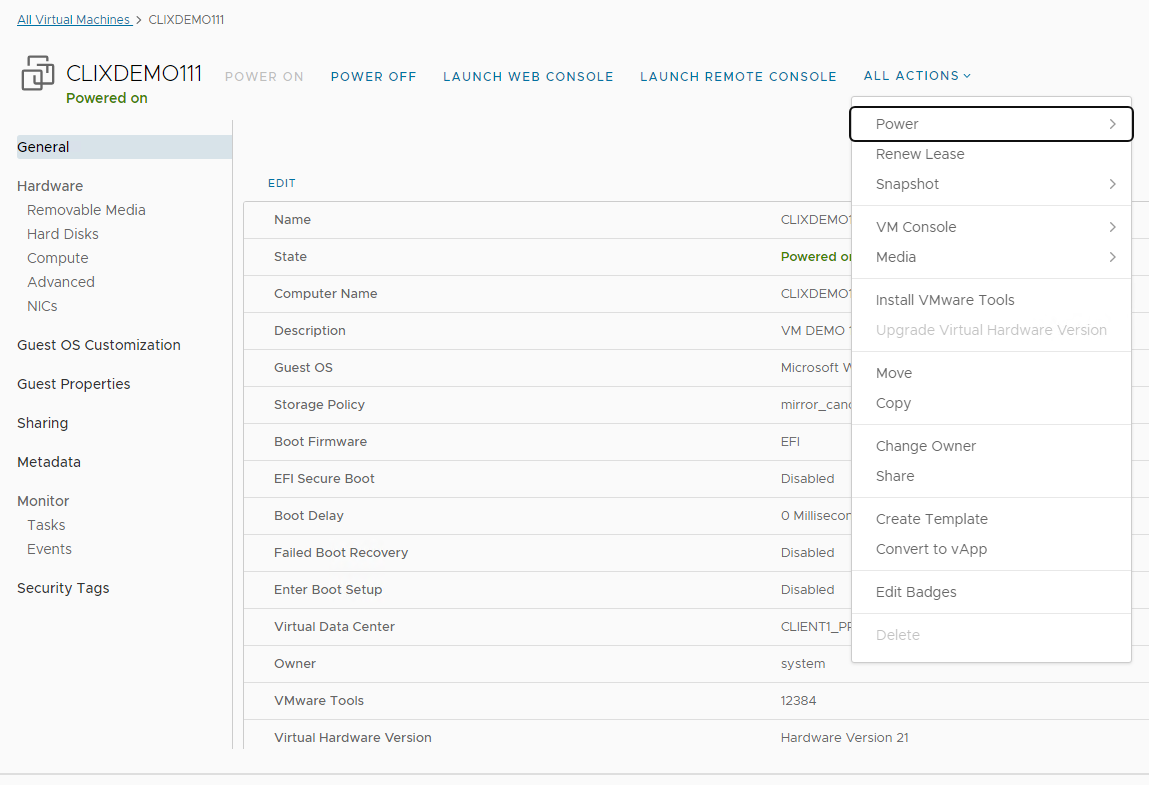

En bas à droite on eut replier l’affichage des “RECENT TASK” et ainsi depuis “ALL ACTIONS” toutes les fonctionnalités sont de nouveau accessibles.

Problème d'affichage contourné
